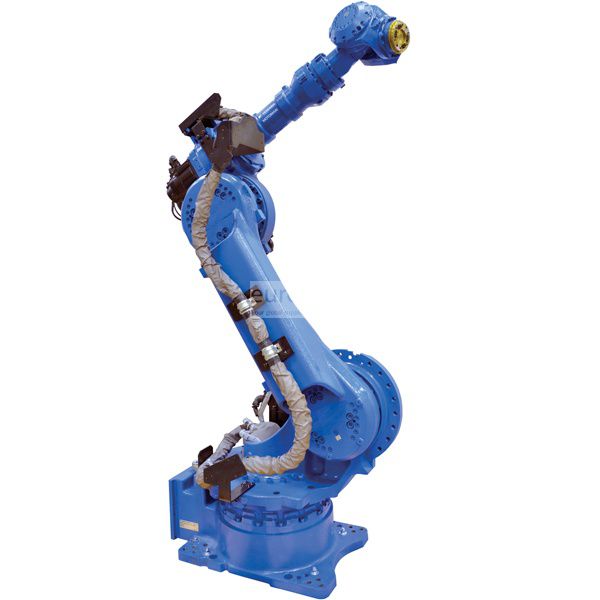

MC2000 II Motoman Roboterschnitt

0 Stücke auf Lager

MC2000 II Roboter mit Armkonstruktion für das Laserschneiden mit hoher Geschwindigkeit, hohe axiale Geschwindigkeiten und Beschleunigung, die Zykluszeiten minimieren und die Produktion erhöhen. Durch die dünne Basis und den Arm kann der Roboter nahe am Werkstück platziert werden, um die Zugänglichkeit der Teile zu verbessern.

DX200 Controller
DX200 ist einer der robusten Systemarchitektur-Controller mit hoher Zuverlässigkeit und Effizienz auf Systemebene für die Roboterarbeitszellen. Vielzahl von Feldbus-Netzwerkverbindungen. Dynamische Interferenzzonen schützen den Roboterarm und bieten eine fortschrittliche Kollisionsvermeidung. Ermöglicht bis zu drei zusätzliche / externe Achsen und kann entfernt montiert werden. bietet:
Anwendungsflexibilität.
Hohe Produktivität.
Minimale Integrationskosten.
Anwendungsflexibilität.
Erhöhte Zuverlässigkeit und Energieeffizienz.
Verbesserte Wartungskapazität, reduzierte durchschnittliche Reparaturzeit (MTTR).
Kategorie 3 Performance Level Funktionale Sicherheitseinheit (FSU).
Steuerung von mehreren Robotern mit bis zu 8 Robotern / 72 Achsen mit synchronisierter Bewegung zwischen den Geräten.
Die fortschrittliche Roboter-Bewegungssteuerung (ARM) ermöglicht eine hohe Produktivität und Flugbahnplanung.
Kleiner und leichter Anhänger mit Windows® CE-Farb-Touchscreen mit mehreren Fenstermöglichkeiten.

Main specifications

Maximum Load of Robot: 50 kg
Number of axis: 6
Maximum horizontal reach: 2,038 mm
Maximum vertical reach: 3,161 mm
Repeatability: ±0.07 mm
Controller: DX200

Motion range (°)

Axis S: ±180°
Axis L: +135°/-90°
Axis U: +235°/-158°
Axis R: ±360°
Axis B: ±125°
Axis T: ±360°

Maximum speed (°/s)

Axis S: 150°/s
Axis L: 150°/s
Axis U: 150°/s
Axis R: 250°/s
Axis B: 250°/s
Axis T: 250°/s

Robot applications

Laser welding
Material cutting
Dispensing

Anwendungen

Lichtbogenschweißen , Punktschweißen , Laser schneiden , Laserschweissen Nd:Yag
