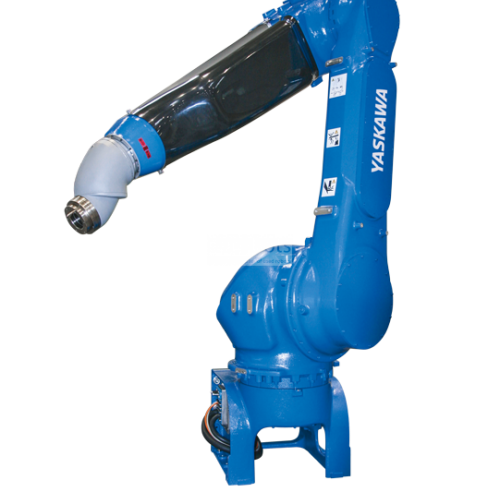

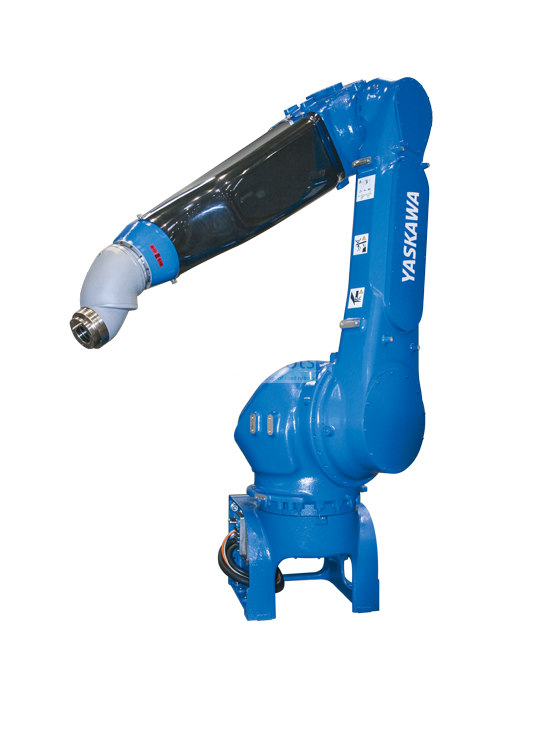

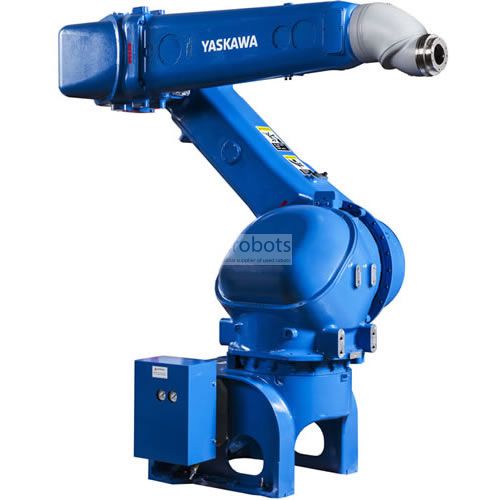

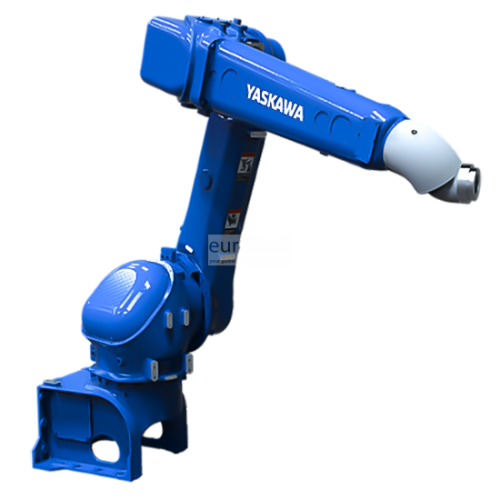

Roboter Motoman MPX3500

0 Stücke auf Lager

Der MOTOMAN MPX3500 ist ein schneller und vielseitiger Lackierer, der Karosserien, Stoßstangen, Baumaschinen und mehr lackieren kann. Die Größe der Lackierkabine wird in einem High-Density-Plan reduziert, was Platz spart. Die L-Achse hat keinen Versatz, wodurch der Manipulator platzsparend näher am Werkstück installiert werden kann. Um die Schläuche und Rohre des MOTOMAN MPX3500 nicht zu stören, können diese durch das Handgelenkteil geführt werden. Der Prozessarm und die große Nutzlast dieses Roboters ermöglichen die Montage von großen Glockenapplikatoren, die mehrfarbiges Lackieren ermöglichen. Der Zeitaufwand für das Training großer Zellen kann reduziert werden, indem die für einen Roboter bereitgestellten Daten auf die für den Roboter auf der anderen Seite erstellten Daten übertragen werden.

MOTOMAN DX200-Steuerung.

DX200 ist einer der robusten Systemarchitektur-Controller mit hoher Zuverlässigkeit und Effizienz auf Systemebene für die Roboterarbeitszellen. Vielzahl von Feldbus-Netzwerkverbindungen. Dynamische Störzonen schützen den Roboterarm und bieten fortschrittlichen Kollisionsschutz. Ermöglicht bis zu drei Hilfs- / Zusatzachsen und kann abgesetzt montiert werden. bietet:

Anwendungsflexibilität.
Hohe Produktivität.
Minimale Integrationskosten.
Anwendungsflexibilität.
Erhöhte Zuverlässigkeit und Energieeffizienz.
Verbesserte Wartungskapazität, reduzierte durchschnittliche Reparaturzeit (MTTR).
Kategorie 3 Performance Level Funktionale Sicherheitseinheit (FSU).
Steuerung mehrerer Roboter von bis zu 8 Robotern / 72 Achsen mit synchronisierter Bewegung zwischen den Geräten.
Advanced Robot Motion Control (ARM) bietet hohe Produktivität und Trajektorienplanung.
Kleine und leichte Pendelleuchte mit Farb-Touchscreen zur Programmierung von Windows® CE mit mehreren Sichtfenstern.

Hauptspezifikationen

Maximale Belastung des Roboters: 15 kg
Anzahl der Achsen: 6
Maximale Reichweite: 2.700 mm
Wiederholbarkeit: ±0,15 mm
Controller: DX200



Bewegungsbereich (°)

Achse S: ±150°
Achse L: +140º/–65°
Achse U: +90º/–65°
Achse R: ±720°
Achse B: ±720°
Achse T: ±720º



Höchstgeschwindigkeit (°/s)

Achse S: 100°/s
Achse L: 100°/s
Achse U: 110°/s
Achse R: 300°/s
Achse B: 360°/s
Achse T: 360/s



Roboteranwendungen

Gemälde


Anwendungen

Malerei
