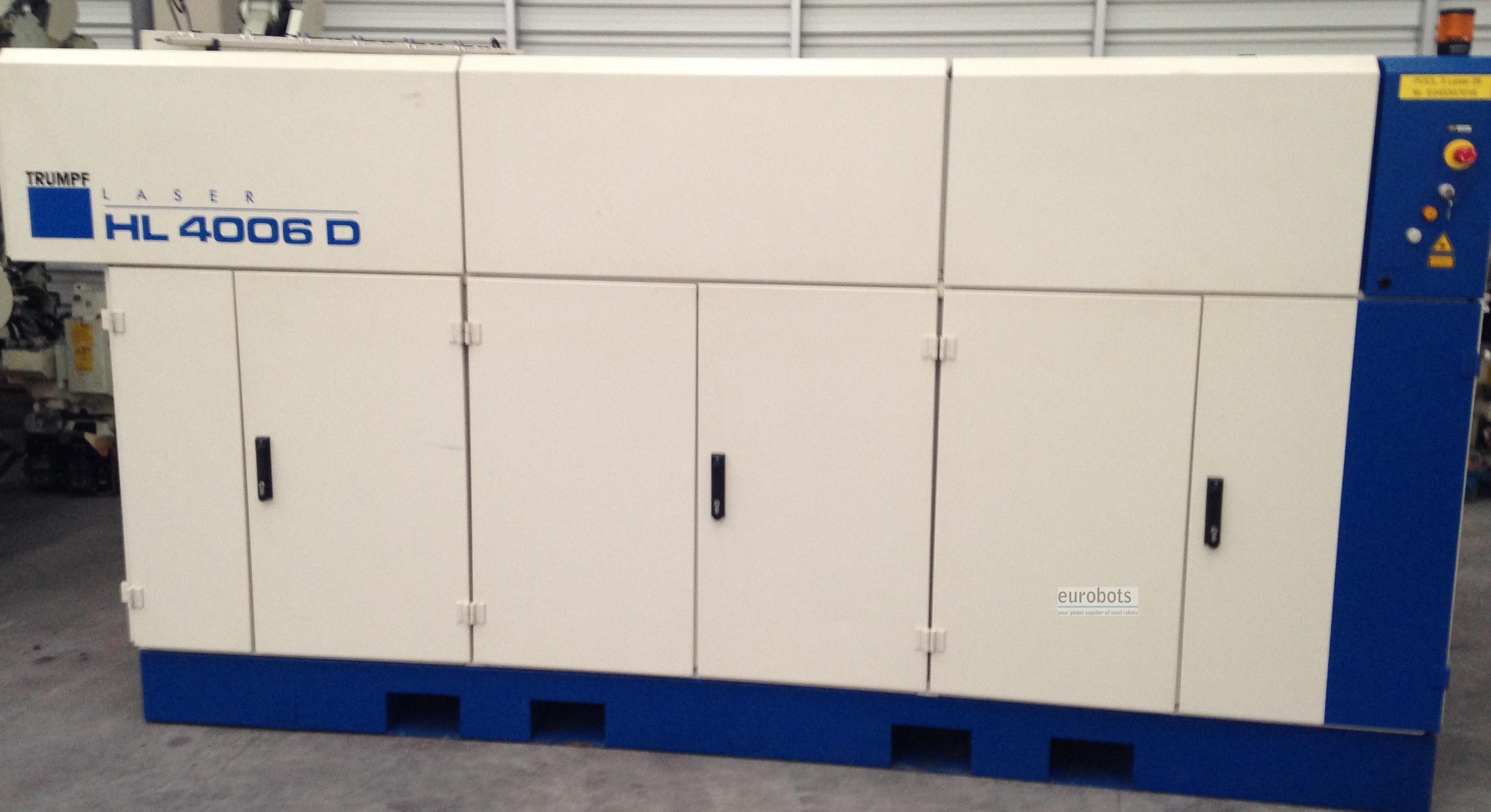

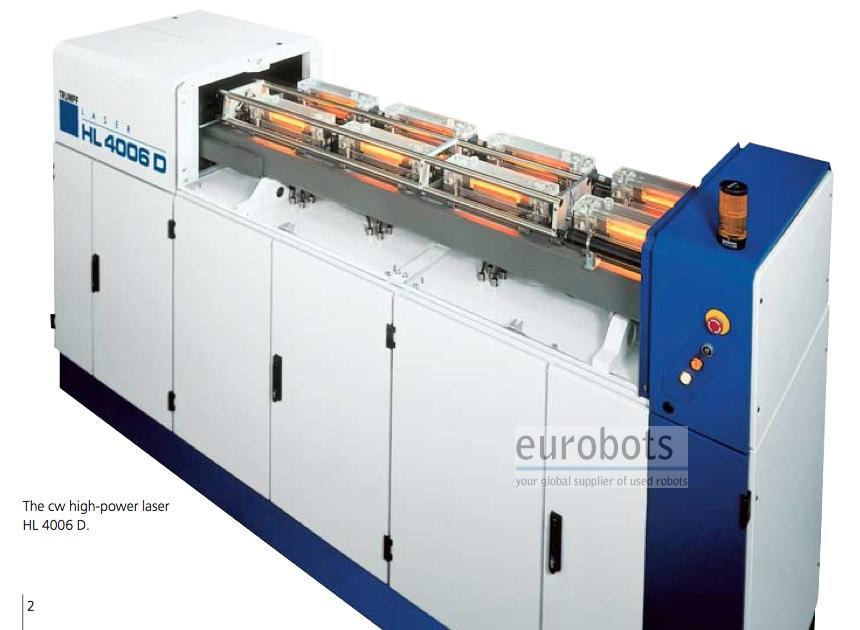

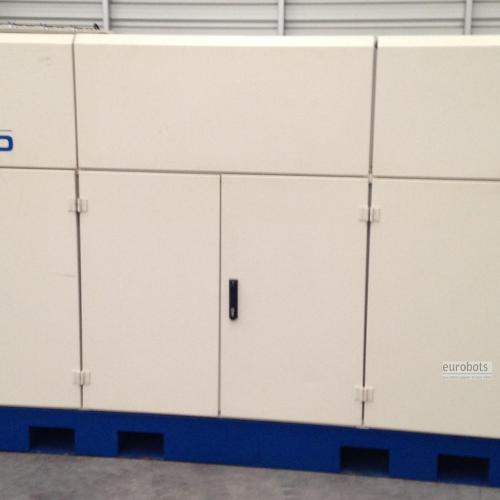

Trumpf HL 4006D

Jahr 2004. Nd: YAG-Festkörperlaser, 4000W Leistung.

TRUMPF cw Festkörperlaser haben Laserleistungen bis zu 5 Kilowatt und einer Strahlqualität von besser als 25 mm•mrad. Die angegebene Leistung wird auf das Werkstück unter schwierigsten Bedingungen gewährleistet. Flexible Laserlichtkabel führen den Strahl auf den Arbeitsstationen bis zu 100 Meter Entfernung. Integration in Fertigungslinien in Verbindung mit Roboter ist schnell und einfach. Mit den cw-Laser ist das Schweißen von hochreflektierenden Materialien wie Aluminium und Kupfer möglich.

Laserlichtkabel (Mikrometer): 600

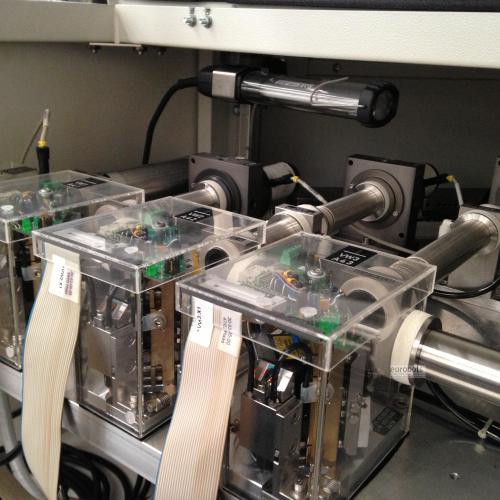

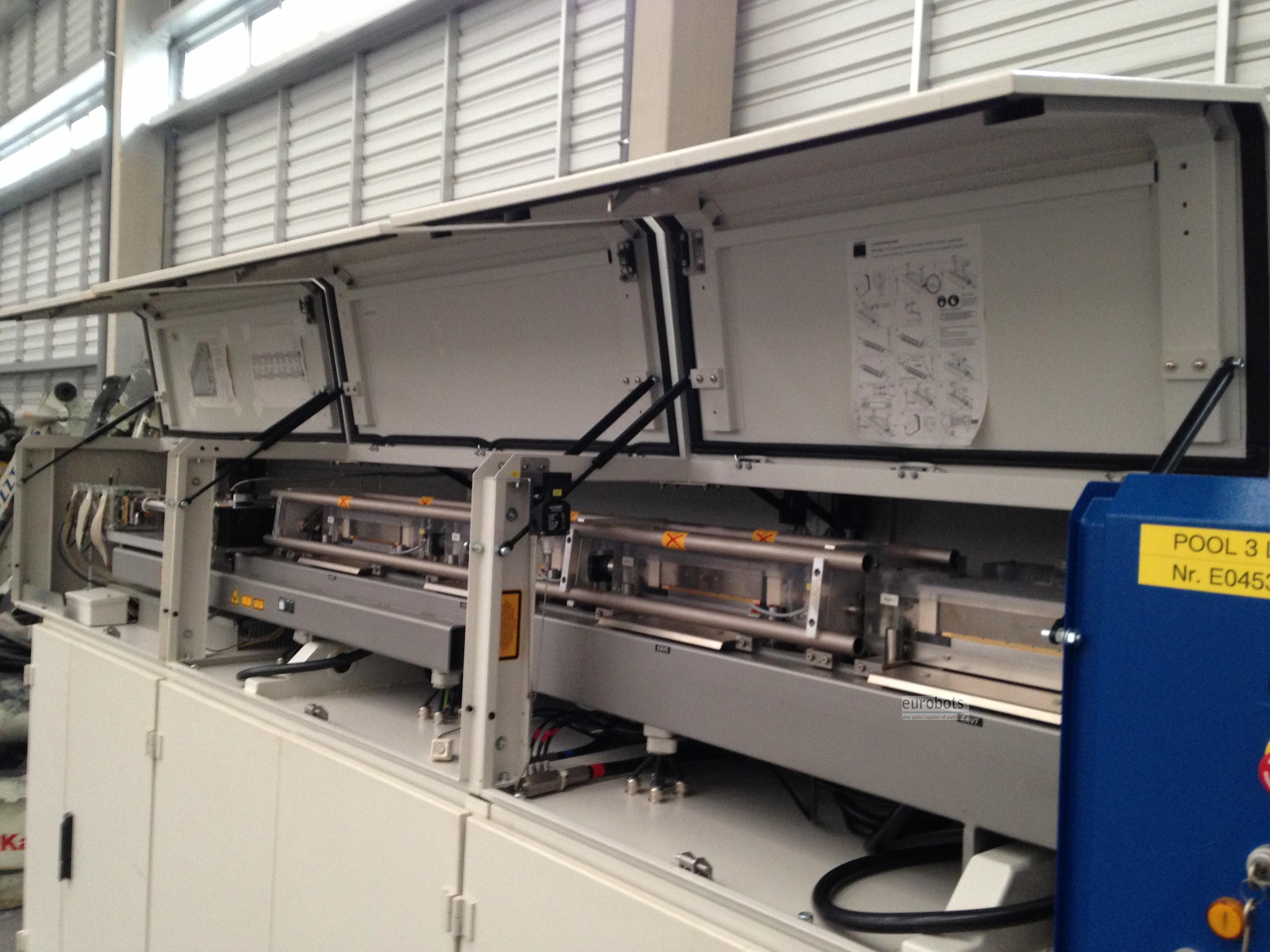

6 Kavitäten

Das Lasersystem HL 4006D besteht aus:

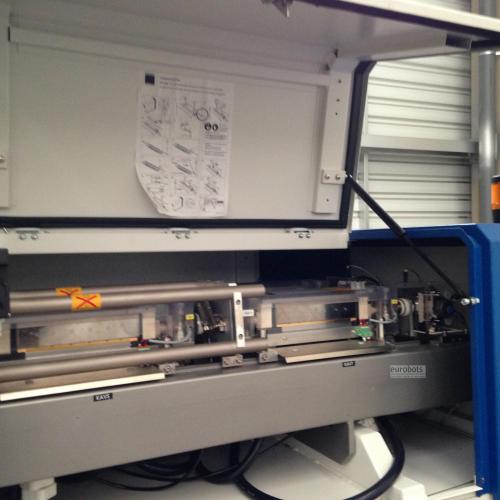

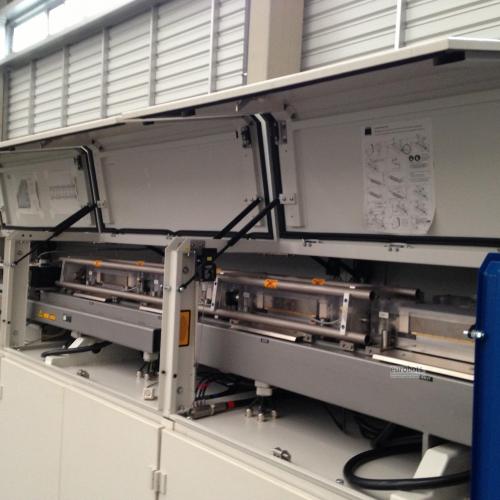

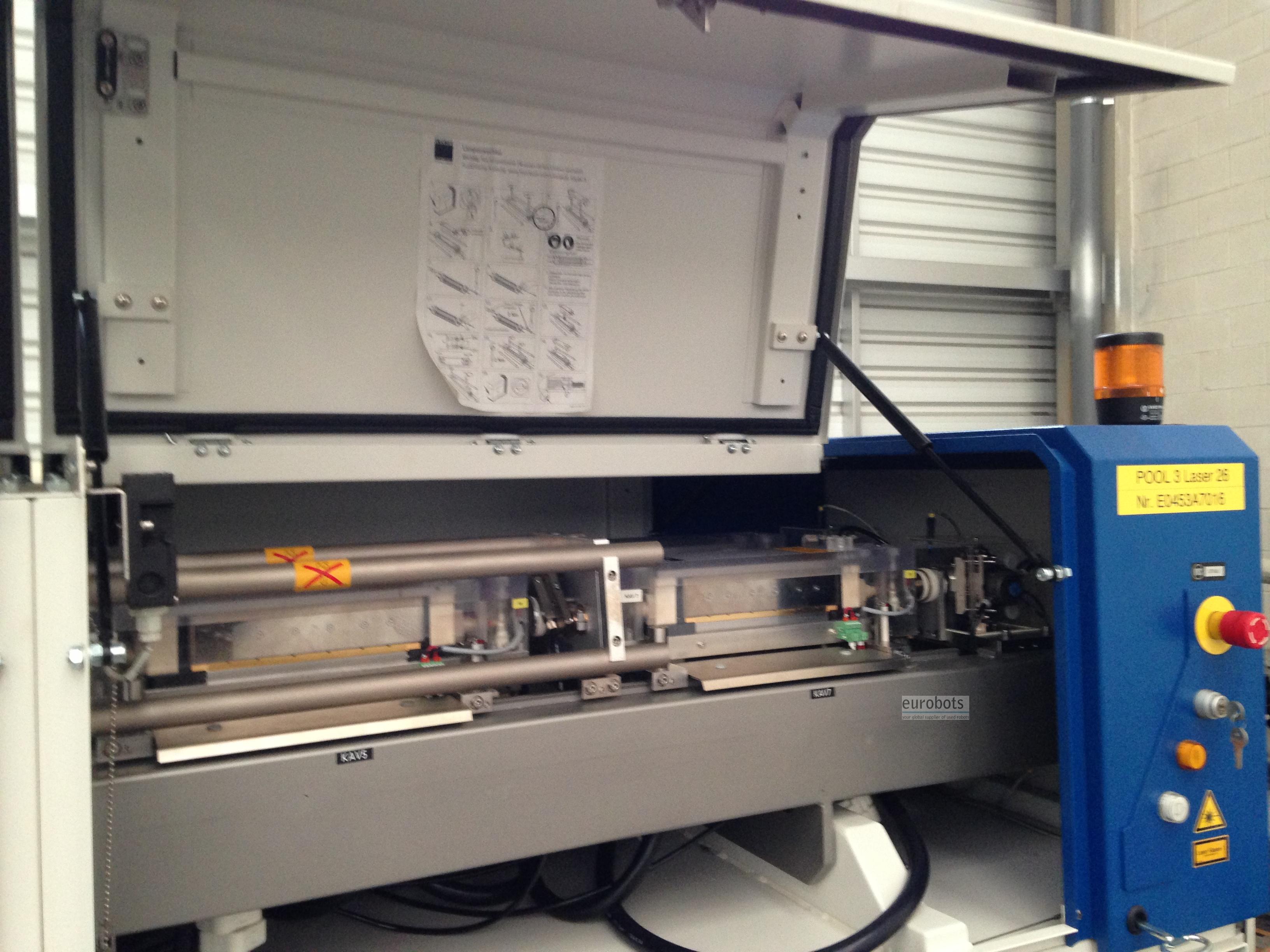

1) Laser und Optiksystem HL 4006D

2) Steuerung

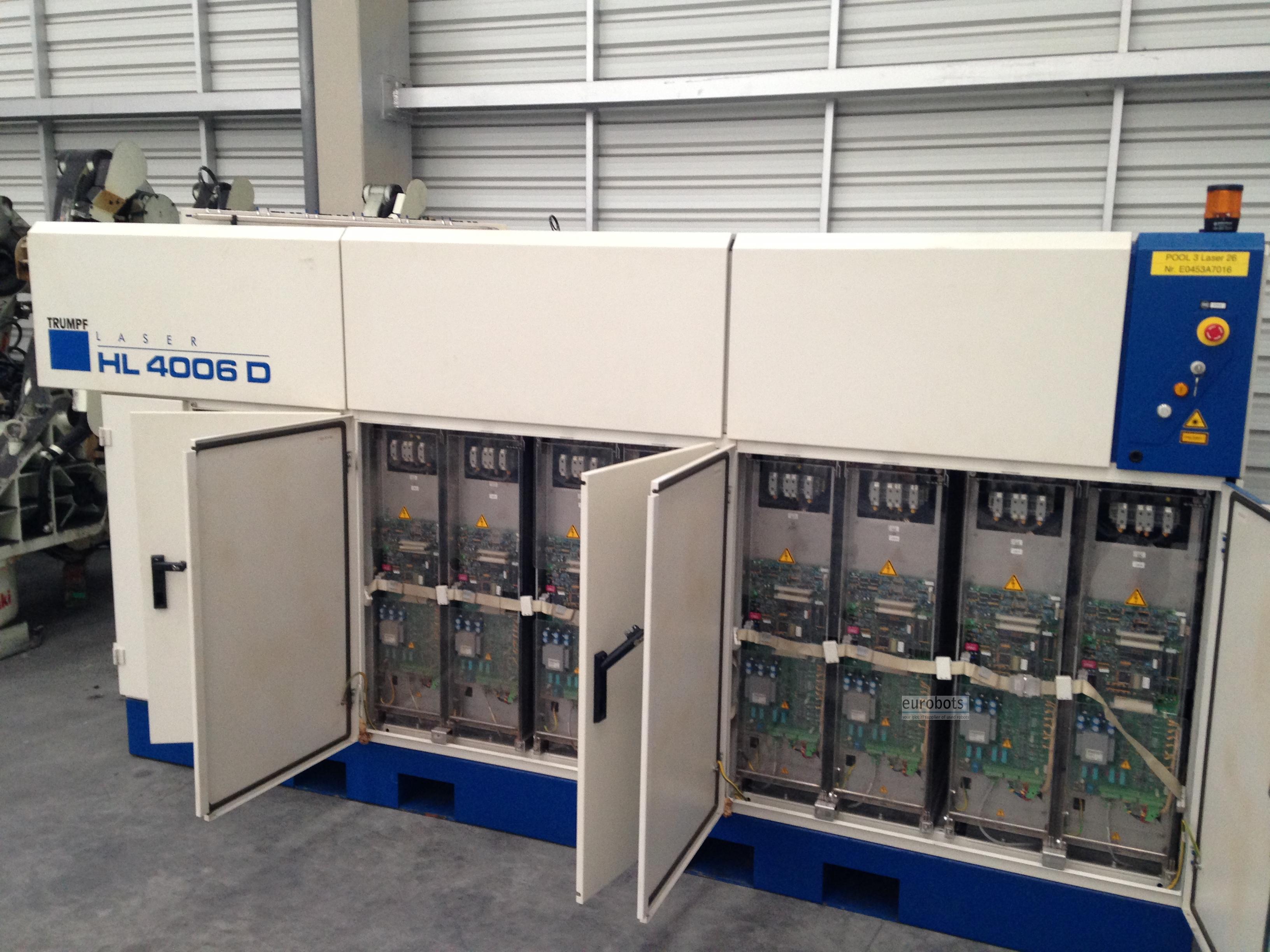

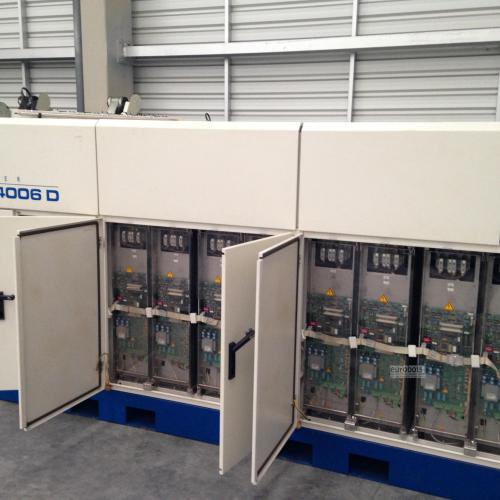

3) Leistungsmodule - externe Stromversorgung

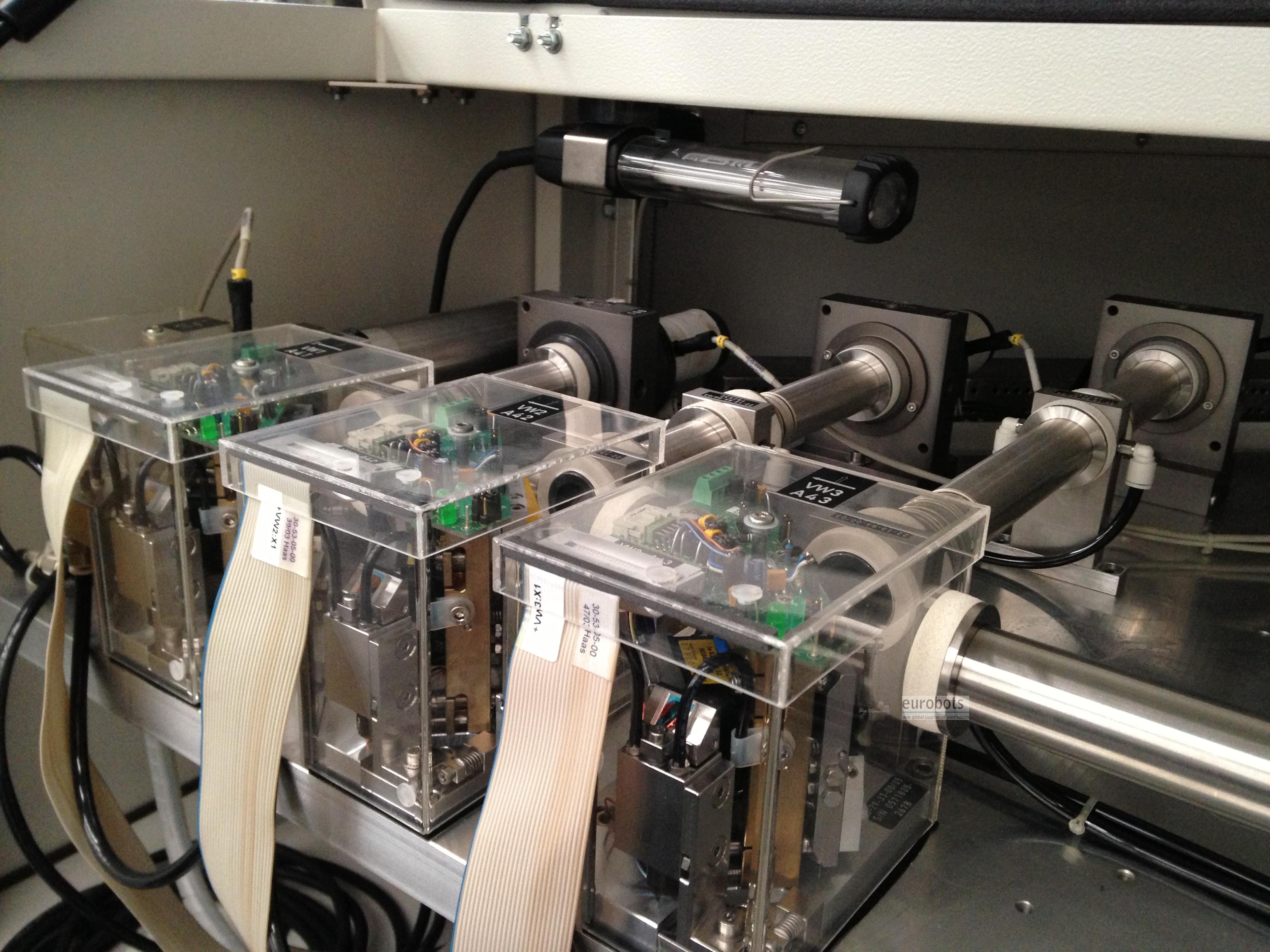

4) Lampen Leistungsaufnahme

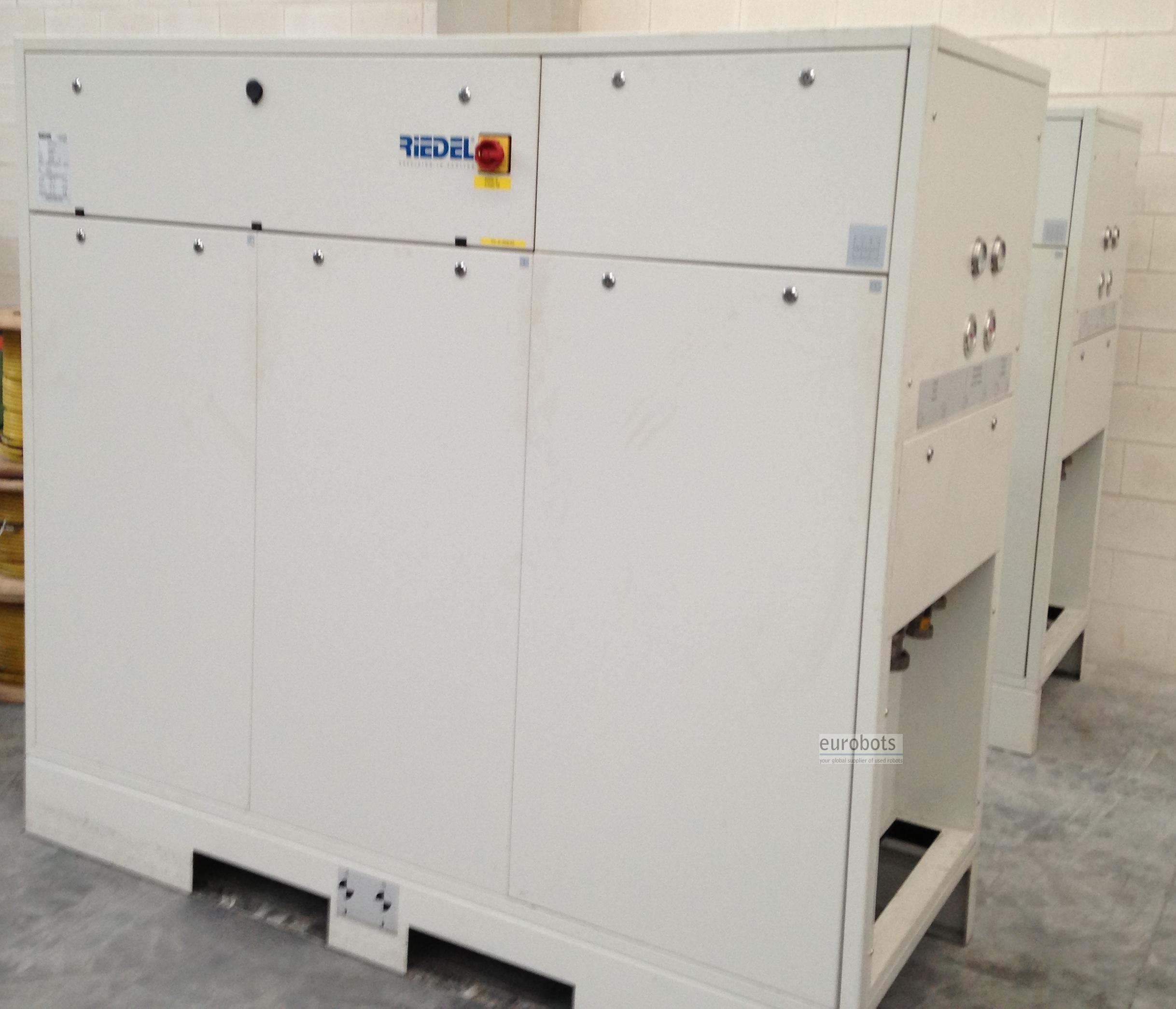

5) Kälte

6) Lichtleiter

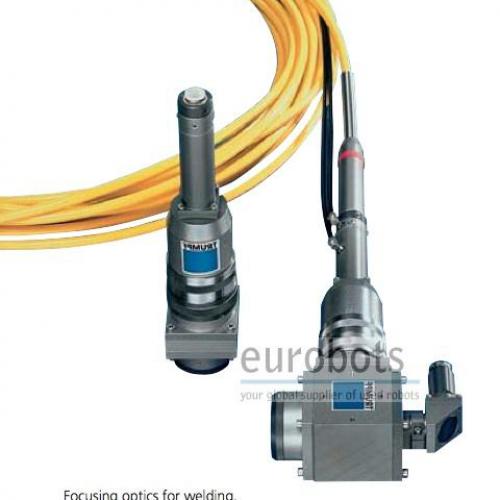

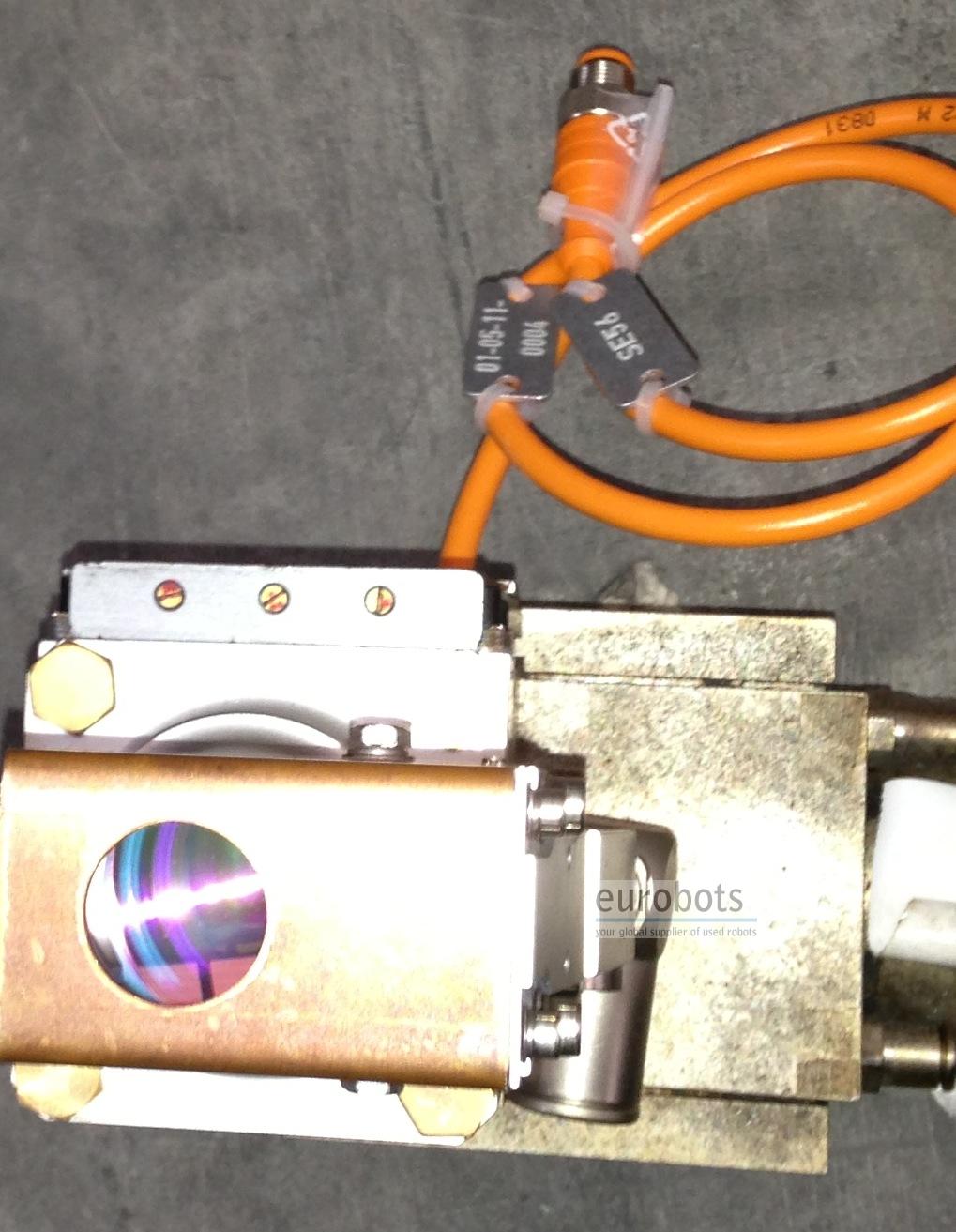

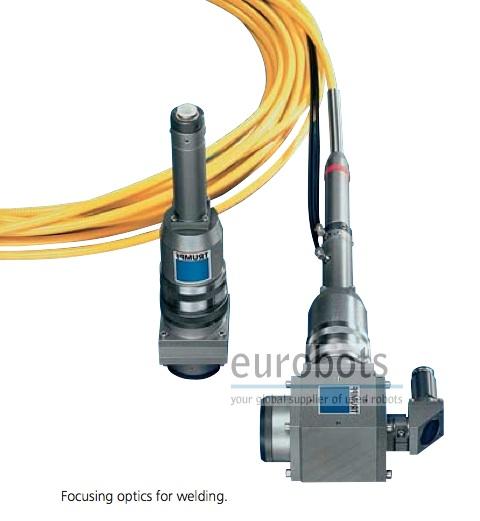

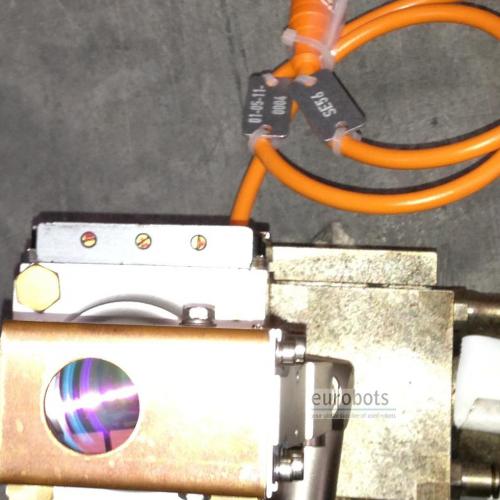

7) BEO Bearbeitungsoptiken -.Brenner (es gibt einen Brenner für jede Anwendung. Aus-Brenner ist für 1 mm Bleche schweißen)

Sie können immer den spezifische Brenner für Ihre Anwendung kaufen; Schweißen, Schneiden, Falzen, Metalloberflächenbehandlung)

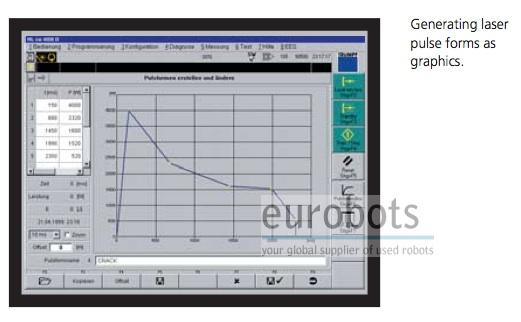

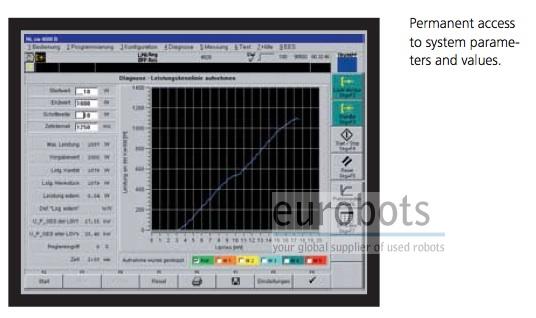

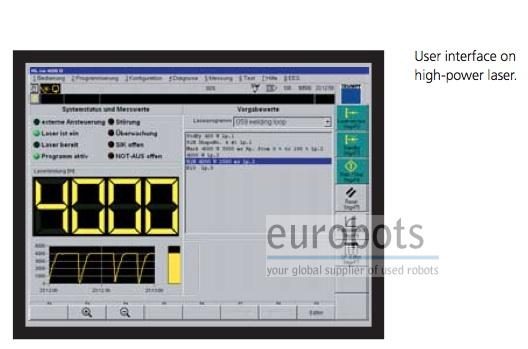

8) Computer mit WinLas Software zur Steuerung der Parameter.

9) Bedienfeld

Technische Daten:

Max. Ausgangsleistung [W]: 5400

Nennlaserleistung [W]: 4000

Strahlqualität [mm.mrad]: 25

Laserlichtkabel [Mikrometer]: 600

Nennleistung [kW]: 125

Elektrischer Anschluss: 315 A

Nennaufnahme bei 15 ° C Vorlauftemperatur: 15 m3/h

Kühlwasser Temperaturbereich in °C: 22

Gewicht: 1500 kg

Abmessungen B x H x T [mm]: 3200 x 1700 x 1250

Umgebungstemperatur: 10 bis 40
