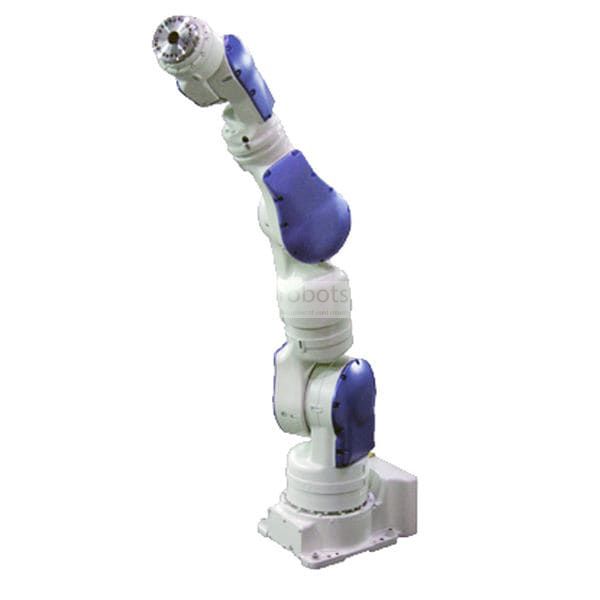

Yaskawa Motoman SIA20D

0 Stücke auf Lager

SIA20D Robuste, kompakte Armstruktur, kompakte und kraftvolle 7 Achsen, die Agilität und Vielseitigkeit mit hoher Leistung und Bewegungsfreiheit ermöglichen. ideal für Arbeiten in engen Räumen.

Eigenschaften des DX100 Controllers

Yaskawa's kompakte DX100-Steuerung mit fortschrittlicher Struktur- und Prozesssteuerung, die dem Anwender auch im Konzept einer automatisierten Zelle mehr Freiheit bietet:

• Multi-Robotersteuerung mit bis zu 8 Robotern / 72 koordinierten Bewegungsachsen.

• Robuste PC-Architektur, die eine Steuerung auf Systemebene für Roboterarbeitszellen bietet.

• Anschlüsse auf der Rückseite des Schaltschranks zur Optimierung des Innenraums

• Integrierte Kontaktplanlogikverarbeitung; 4.096 E / A-Adressen

• Vielzahl von Feldbus-Netzwerkverbindungen

• Hochgeschwindigkeitsserververbindung

• I / F-Panels (10) zeigen HMI auf dem Anhänger an

• Advanced Robot Motion Control (ARM) für mehr Produktivität und minimale Lernzeit

• Energieeinsparung bis zu 25%

• Reparaturzeit (MTTR)

• Einfache Wartung mit Funktion zur Überprüfung des Status des Reduzierers, Diagnosefunktion der Hardware, verbesserte Problemlösung und Alarmwiederherstellung

• Compact-Flash-Slot und USB-Anschluss erleichtern die Speicher-Backups

• Der kleine und leichte Windows® CE-Programmierhandsender verfügt über einen Farb-Touchscreen mit Multi-Fenster-Anzeigefunktion.

Hauptspezifikationen

Maximale Belastung des Roboters: 20 kg
Anzahl der Achsen: 7
Maximale horizontale Reichweite: 910 mm
Maximale vertikale Reichweite: 1.498 mm
Wiederholbarkeit: ± 0,1 mm
Controller: DX100

Bewegungsbereich (°)

Achse S: ​​± 180 °
Achse L: ± 110 °
Achse E: ± 170 °
Achse U: ± 130 °
Achse R: ± 180 °
Achse B: ± 110 °
Achse T: ± 180 °

Maximale Geschwindigkeit (° / s)

Achse S: ​​130 ° / s
Achse L: 130 ° / s
Achse E: 170 ° / s
Achse U: 170 ° / s
Achse R: 200 ° / s
Achse B: 200 ° / s
Achse T: 400 ° / s

Roboteranwendungen

Versammlung
Spritzgießen
Inspektion
Verpackung
Maschinenpflege
Teilübertragung

Anwendungen

Be- und Entladen von Teilen , Bearbeitung , Handhabung von Teilen , Messung , Montage von Teilen
